冷却塔的安装要求涵盖多个重要方面，具体如下：

一、安装前准备

场地要求
- 空间要求：冷却塔安装场地周围应保持开阔，确保有足够的空间用于空气流通和设备维护。一般而言，冷却塔进风口和出风口附近至少需要预留出 1.5 - 2 倍塔体直径（或边长，针对方形塔）的无障碍空间。例如，对于直径为 5m 的圆形冷却塔，其进风口和出风口周边至少应有 7.5 - 10m 的开阔区域，避免建筑物、围墙等障碍物阻挡空气的顺畅进入和排出。
- 地面平整度：安装场地的地面应平整，水平度偏差不得超过 ±2 - 3mm/m。若地面不平，可能导致冷却塔安装后出现倾斜，进而影响设备的正常运行和使用寿命。可以使用水准仪等工具进行精确测量和找平。
- 承载能力：场地地面的承载能力要满足冷却塔及其运行时的重量要求。在安装前，需要对场地的承载能力进行评估。例如，对于大型工业冷却塔，基础承载能力可能要求达到 10 - 15kPa 以上。如果场地承载能力不足，可能需要对地面进行加固处理，如铺设钢筋混凝土基础。
设备及部件检查
- 在安装前，需要对冷却塔的所有部件进行详细检查。包括塔体结构是否有变形、裂缝；填料是否完整、无破损；风机叶片是否平衡、有无损坏；电机及其电气设备是否正常等。例如，检查风机叶片时，要查看叶片表面是否有划痕、裂纹，叶片的角度是否符合设计要求，并且可以使用专业的平衡仪检查叶片的动平衡情况，确保风机在运行时不会因叶片不平衡而产生振动和噪声。
工具及材料准备
- 准备好安装所需的各种工具，如扳手、螺丝刀、起重机（对于大型冷却塔）等。同时，要确保有足够的安装材料，如螺栓、螺母、密封垫片、减震垫等，并且这些材料的规格应符合冷却塔安装的要求。例如，螺栓的强度等级、长度和直径要与设备的连接部位相匹配，密封垫片的材质要能够耐受冷却塔内液体和环境的影响，保证良好的密封性能。

二、基础安装要求

基础类型与设计
- 根据冷却塔的类型、尺寸和场地地质条件选择合适的基础类型，如混凝土基础、桩基础等。基础的设计要考虑冷却塔的静载荷（自身重量、水重等）和动载荷（风机运转、水流冲击等）。例如，对于大型的横流式冷却塔，可能需要采用整体式混凝土基础，其厚度通常在 30 - 80cm 之间，混凝土强度等级不低于 C20，以确保能够稳定地承载冷却塔及其运行过程中的各种载荷。
基础施工质量
- 基础施工过程中，要严格控制质量。如果是混凝土基础，在浇筑过程中要保证混凝土的密实性，避免出现蜂窝、麻面等缺陷。基础的尺寸和位置偏差应控制在允许范围内，水平度偏差一般不超过 ±2 - 3mm/m。对于桩基础，桩的深度、直径和承载力等参数要符合设计要求，并且要进行必要的检测，如桩的完整性检测等，确保桩基础能够有效地将冷却塔的载荷传递到深层的坚实土层。

三、冷却塔安装过程要求

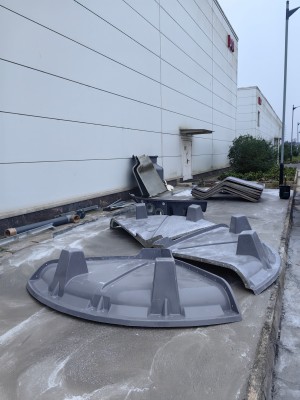

塔体安装
- 塔体安装要严格按照制造商提供的安装说明书进行。在安装过程中，要注意塔体的垂直度，偏差一般不超过 ±1 - 2mm/m。对于大型冷却塔，可能需要使用起重机等设备辅助安装，在吊装过程中要确保塔体的平稳和安全。例如，在将塔体节段逐节吊装并连接时，要使用水平仪和铅垂线等工具检查每一节塔体的安装位置是否正确，保证塔体整体的垂直度，防止因塔体倾斜而影响内部部件的正常工作和设备的稳定性。
填料安装
- 填料是冷却塔实现热交换的关键部件。填料安装要平整、紧密，不得有间隙或松动现象。在安装过程中，要小心操作，避免损坏填料。例如，对于塑料填料，应按照设计要求的方式进行堆叠或组装，确保其能够形成良好的水流通道和空气通道，以提高热交换效率。如果填料安装不平整，可能会导致水流分布不均，影响冷却效果。
风机和电机安装
- 风机和电机的安装要保证其轴的同心度，偏差一般不超过 ±0.1 - 0.2mm。安装前要对风机和电机进行调试，检查其旋转方向是否正确、有无异常振动和噪声等。例如，在连接风机和电机的联轴器时，要使用专业的工具进行对中，确保两者的轴在同一条直线上，这样可以减少风机在运行过程中的振动，延长设备的使用寿命，同时也能保证风机的高效运行，为冷却塔提供足够的空气流量。

四、管道连接要求

管道材质和管径选择
- 根据冷却塔的进出水流量、压力和水质等因素选择合适的管道材质和管径。对于一般的工业循环水系统，进出水管可采用镀锌钢管或玻璃钢管道。管径的选择要确保能够满足冷却塔的最大流量要求，避免出现瓶颈效应。例如，当冷却塔的冷却水量为 100 - 200m³/h 时，进水管径一般可选用 DN150 - DN200 的管道，以保证水流畅通地进出冷却塔。
连接方式和密封
- 管道与冷却塔的连接方式有法兰连接、焊接、丝扣连接等。法兰连接较为常用，因为其便于拆卸和维修。在连接过程中，要确保密封良好，防止漏水。一般采用橡胶垫片作为密封材料，垫片的厚度和硬度要合适，安装时要保证垫片平整、无褶皱。同时，连接螺栓要拧紧，拧紧力矩要符合要求，以保证连接的紧密性。例如，对于 DN150 的法兰连接，螺栓拧紧力矩一般在 150 - 200N・m 之间，这样可以有效防止管道连接处漏水，确保冷却塔的正常运行。

五、电气安装要求

电机接线和接地
- 冷却塔电机的接线要严格按照电气接线图进行，确保接线正确、牢固。电机的接线盒要密封良好，防止进水。同时，要做好电机的接地保护，接地电阻一般不超过 4Ω。接地可以通过专用的接地极或与建筑物的接地网相连来实现。例如，在电机接线时，要使用符合规格的电线和接线端子，电线的截面积要根据电机的功率和电流大小来选择，并且要将电线的接头牢固地连接在接线端子上，用绝缘胶带或热缩管等进行绝缘处理，以确保电机运行时的电气安全。
电气控制设备安装
- 冷却塔的电气控制设备，如控制柜、传感器等，要安装在干燥、通风良好的位置，避免受潮。控制柜的安装高度一般距离地面 1.5 - 1.8m 左右，便于操作和观察。传感器的安装位置要准确，如温度传感器要安装在能准确测量水温的位置，液位传感器要安装在能真实反映冷却塔水位的地方。例如，温度传感器通常安装在冷却塔的出水管路上，以便实时监测出水温度，为冷却塔的运行控制提供数据支持。
